เครื่องเป่าพายคราดแบบหมุนเพลาใบมีดกลวงสำหรับวาง, สารละลาย, กากตะกอน, ผง, เถ้าลอย
กระดูกปลาสแตนเลสอาหารแห้งต่อเนื่องเครื่องเป่าใบพัดกลวงเครื่องเป่าใบมีด
เครื่องอบแห้งแบบพายถูกนำมาใช้อย่างประสบความสำเร็จในอาหาร เคมี ปิโตรเคมี สีย้อม กากตะกอนอุตสาหกรรม และสาขาอื่นๆอุปกรณ์ถ่ายเทความร้อน การทำความเย็น ลักษณะการผสมทำให้สามารถดำเนินการหน่วยต่อไปนี้ให้เสร็จสมบูรณ์ได้: การเผาไหม้ (อุณหภูมิต่ำ) การทำให้เย็น การทำให้แห้ง (การกู้คืนตัวทำละลาย) การทำความร้อน (การหลอม) การตอบสนอง และการฆ่าเชื้อ
ใช้ในการทำงานของเครื่องเป่าใบมีดความร้อนปานกลางให้เสร็จโดยการเผาไหม้ที่อุณหภูมิต่ำเช่น แคลเซียมซัลเฟตไดไฮเดรต (Ca2SO4 · 2H2O) เผาไหม้เป็นแคลเซียมซัลเฟตเฮมิไฮเดรต (Ca2SO4 · 1/22H2O)โซเดียมไบคาร์บอเนต (NaHCO3) ให้เป็นโซดาแอชเผา (Na2HCO3) เป็นต้น
ผ่านเข้าไปในตัวกลางทำความเย็น เช่น น้ำ น้ำเกลือ เป็นต้น เช่น ใช้ในอุตสาหกรรมโซดาแอชประเภทเครื่องเป่าลมเย็น แทนที่เครื่องฐานเครื่องทำความเย็นแบบระบายความร้อนด้วยอากาศแบบเก่า ประหยัดพลังงานและอุปกรณ์บำบัดก๊าซไอเสีย ลดต้นทุนการดำเนินงาน
ต้องการรีไซเคิลตัวทำละลาย วัสดุที่ไวต่อการเกิดออกซิเดชันซึ่งไวไฟได้รับการดัดแปลงโดยเฉพาะมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีละเอียด ปิโตรเคมี สีย้อม
ช่วงแกน, อุณหภูมิ, ความชื้น, ระดับความสม่ำเสมอของการผสม, การทำอุปกรณ์ที่ใช้ในการให้ความร้อนหรือหลอมละลาย, หรือปฏิกิริยาของของแข็งบางชนิดในอุตสาหกรรมปุ๋ยและแป้งดัดแปรได้ถูกนำมาใช้อย่างประสบความสำเร็จเครื่องเป่าใบมีดสามารถใช้ฆ่าเชื้ออาหารและการแปรรูปแป้งได้พื้นที่ความร้อนขนาดใหญ่ปริมาตรหน่วยที่มีประสิทธิภาพ เร็ว ๆ นี้จะถูกทำให้ร้อนถึงอุณหภูมิฆ่าเชื้อ หลีกเลี่ยงการให้ความร้อนเป็นเวลานานเพื่อเปลี่ยนคุณภาพของวัสดุ
1. บทนำและการประยุกต์ใช้
เครื่องอบแห้งแบบใบมีดกลวงแบบต่อเนื่องถูกนำไปใช้กับการวางแบบแห้งหรือแบบเย็น อนุภาค วัสดุที่เป็นแป้ง และวัสดุที่มีสถานะเป็นสารละลายดำเนินการตามกระบวนการอบแห้ง ทำความเย็น ทำความร้อน ฆ่าเชื้อ ทำปฏิกิริยา และเผาไหม้ภายใต้อุณหภูมิต่ำใบมีดปั่นป่วนและถ่ายเทความร้อนแบบพิเศษทำให้มีประสิทธิภาพการถ่ายเทความร้อนสูงและมีฟังก์ชันทำความสะอาดตัวเอง
2. หลักการทำงาน
ใบมีดรูปทรงกลวงหรือใบมีดรูปลิ่มมีสมาธิอยู่ที่เพลากลวงสื่อความร้อนไหลผ่านใบมีดจากเพลากลวงพื้นที่ถ่ายเทความร้อนในปริมาณที่มีประสิทธิภาพสูงมาก
ช่วงอุณหภูมิของสื่อความร้อนคือ -40 ºC ถึง 320 ºCแหล่งความร้อนอาจเป็นไอน้ำ สถานะของเหลว เช่น ไอน้ำ น้ำมันเทอร์มอล เป็นต้น
การให้ความร้อนทางอ้อม ไม่มีความร้อนจากอากาศความร้อนทั้งหมดถูกใช้เพื่อทำให้วัสดุแห้ง ยกเว้นการสูญเสียชั้นฉนวนความร้อนพื้นผิวของใบมีดรูปหนุนมีฟังก์ชันทำความสะอาดตัวเอง
การเคลื่อนที่สัมพัทธ์ของอนุภาคผลิตภัณฑ์และพื้นผิวของใบมีดที่มีรูปร่างแบบ chocked อาจทำความสะอาดวัสดุที่ติดกับพื้นผิวของใบมีด ดังนั้นพื้นผิวการถ่ายเทความร้อนจึงสะอาดในระหว่างการทำงาน

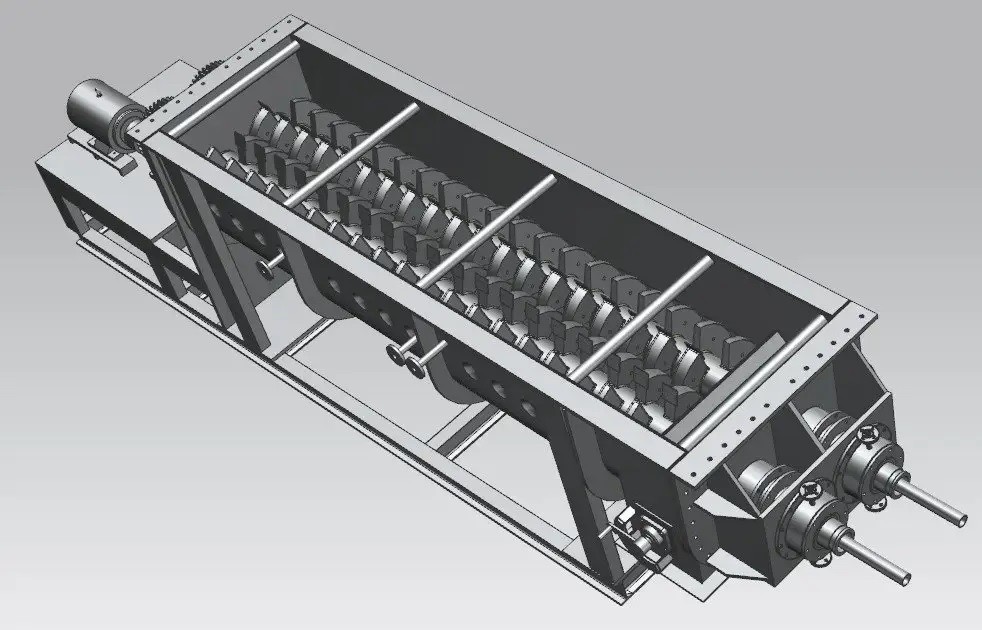

เปลือกของเครื่องเป่าพายแบบใบมีดกลวงมีรูปร่างเป็น Ωโดยปกติจะมีเพลากวนกลวง 2 หรือ 4 ชิ้นติดตั้งอยู่ในเปลือกเพื่อหลีกเลี่ยงการรั่วไหลของวัสดุและฝุ่นละออง มีการปิดฝาครอบขั้วต่อและฝาครอบด้านบนพร้อมเปลือกสื่อถ่ายเทความร้อนไหลผ่านขั้วต่อการหมุน เปลือกหุ้ม และเพลากวนกลวง
สื่อการถ่ายเทความร้อนจะผ่านข้อต่อโรตารี ผ่านปลอกหุ้มตัวเรือนและเพลากลวง เพลาผสมกลวงตามประเภทของสื่อความร้อนมีโครงสร้างภายในที่แตกต่างกัน เพื่อให้แน่ใจว่าผลการถ่ายเทความร้อนที่เหมาะสมที่สุด
3. คุณสมบัติ
(1) การใช้พลังงานต่ำ: ไม่มีความร้อนจากอากาศเนื่องจากความร้อนทางอ้อมผนังด้านนอกของเครื่องอบผ้าไม่มีชั้นฉนวนกันความร้อนใช้ไอน้ำ 1.2 กก. ในการระเหยน้ำ 1 กก. สำหรับการทำให้วัสดุสารละลายแห้ง
(2) ระบบเครื่องเป่าใบมีดราคาประหยัด: ปริมาตรที่มีประสิทธิภาพต่อหน่วยมีพื้นผิวการถ่ายเทความร้อนขนาดใหญ่ ดังนั้นเวลาในการดำเนินการจึงสั้นลง ขนาดของอุปกรณ์จึงเล็กลงช่วยลดพื้นที่ชั้นและพื้นที่อาคารได้อย่างมาก
(3) การจัดการวัสดุหลายประเภท: วัสดุที่ไวต่อความร้อนและวัสดุที่ต้องดำเนินการภายใต้อุณหภูมิสูงอาจผ่านกระบวนการด้วยสื่อความร้อนที่แตกต่างกัน
(4) สื่อทั่วไป ได้แก่ ไอน้ำ น้ำมันเทอร์มอล น้ำร้อน และน้ำหล่อเย็น เป็นต้น
(5) การทำงานต่อเนื่องหรือการทำงานเป็นชุดเป็นระยะๆ ซึ่งใช้กันอย่างแพร่หลายในหลายสาขา
(6) มลภาวะต่อสิ่งแวดล้อมน้อยลง: หากไม่มีอากาศถ่ายเท จะมีผงแป้งออกมาน้อยมากการระเหยของวัสดุตัวทำละลายมีขนาดเล็กมาก ง่ายต่อการจัดการสำหรับวัสดุที่อาจทำให้เกิดมลพิษหรือตัวทำละลายที่จะกู้คืนได้ อาจใช้การหมุนเวียนแบบปิด
(7) ต้นทุนการดำเนินงานต่ำ: โครงสร้าง 1 ชั่วโมงต่อวันสำหรับผู้ปฏิบัติงานก็เพียงพอแล้วสำหรับการทำงานปกติความเร็วในการกวนต่ำและโครงสร้างที่เหมาะสมทำให้ค่าบำรุงรักษาต่ำ
(8) การทำงานที่มั่นคง: ใบมีดรูปลิ่มจะทำการบีบอัดพิเศษ การขยายตัวของผลการกวน อนุภาคของวัสดุจะสัมผัสกับพื้นผิวการถ่ายเทความร้อนในส่วนแกนอย่างเต็มที่ความแตกต่างของอุณหภูมิ ความชื้น และผลของการผสมนั้นน้อยมากในพื้นที่แนวแกนที่แตกต่างกัน ดังนั้นเพื่อให้มั่นใจถึงเสถียรภาพของกระบวนการ
(9) ความเร็วต่ำจะไม่ทำลายวัสดุที่เป็นเม็ดหรือวัสดุที่หั่นเป็นชิ้นๆ
รายละเอียด
ข้อกำหนดทางเทคนิค
| รายการ/รุ่น | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| พื้นที่ถ่ายเทความร้อน(ม2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| ปริมาณที่มีประสิทธิภาพ(ม3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 น | 8.07 น | 9.46 น |
| ช่วงการหมุน (rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| กำลังไฟ (กิโลวัตต์) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| ความกว้างของร่างกาย A(มิลลิเมตร) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | พ.ศ. 2371 | 2032 | 2210 |
| ความกว้างรวม B(มิลลิเมตร) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | พ.ศ. 2397 | 2134 | 1186 | 2438 | 2668 |
| ความกว้างของตัวเครื่อง C(มิลลิเมตร) | 2499 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| ความยาวรวม D(มิลลิเมตร) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| ระยะวัสดุเข้าและออก E(มิลลิเมตร) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| ความสูงของศูนย์กลาง F(มิลลิเมตร) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| ความสูงรวม H(มิลลิเมตร) | 762 | 838 | 1092 | 1270 | 1524 | พ.ศ. 2321 | 2032 | 2362 | 2464 | 2566 | 2668 |
| ช่องไอน้ำ N(寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
| เต้าเสียบ O (นิ้ว) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
อุปกรณ์อบแห้งแบบสุญญากาศนี้ถูกนำไปใช้กับอุตสาหกรรมยา อาหารเสริม อาหาร เคมี และอุตสาหกรรมอื่นๆ
